Tutorial para desmontar una portátil COMPAQ Presario V2000
NACHO_RDZ
Todos sus contenidos
24 Seguidores
5 Envíos
46282 Puntos
15862 Posts
23/08/2011
El siguiente tutorial es de carácter informativo, el cual sirve de referencia para desmontar una portátil COMPAQ Presario V2000 en su mayoría para diferentes objetivos.



La finalidad de este tutorial es mostrar a los usuarios la problemática en desmontar un equipo portátil, así como tener referencia para dar mantenimiento interno, cambio de memoria RAM, cambio de disco duro, cambio de un display completo del este modelo.

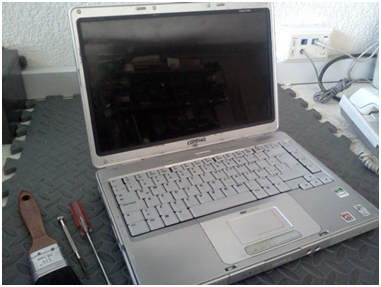

Los requisitos para este trabajo serán un destornillador en estrella, opcionalmente un destornillador plano y una brocha para limpieza de polvo.

¡Empezamos!

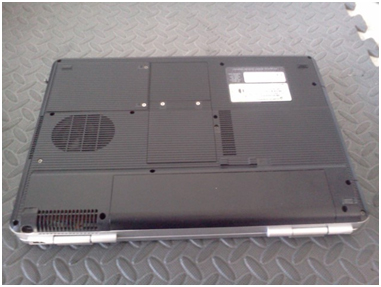

En este modelo tenemos en la parte de abajo las tapas de acceso a disco duro, memoria RAM, tarjeta de red inalámbrica, tornillo de unidad óptica y batería.



Lo primero sería quitar todas estas tapas de acceso usando el destornillador estrella y retirarlos.



Así mismo, tenemos 2 tornillos situados debajo de la batería, estos toman la tapa que cubre los tornillos del teclado, al retirarlos podemos quitar dicha tapa (en este modelo es la misma tapa donde están los botones de encendido).

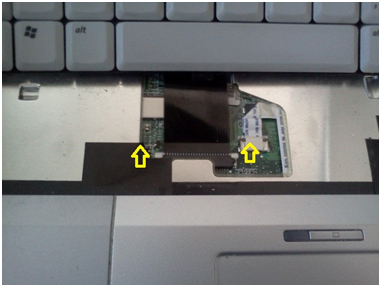

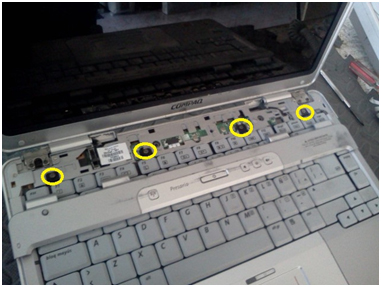

Una vez retirada esta tapa tendremos a la vista los tornillos del teclado, en este modelo son 4, los retiramos y podremos mover el teclado, pero con cuidado, ya que tenemos el cable plano que conecta el teclado al motherboard.

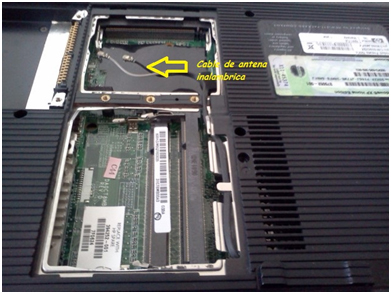

Ahora vamos a retirar el display del equipo, primero empezamos quitando los cables de la antena inalámbrica por la parte de debajo.

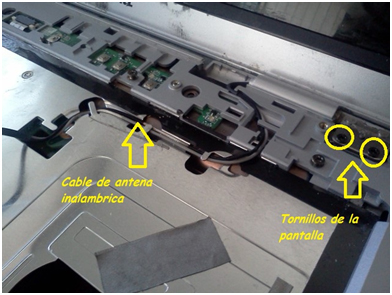

Después, vamos a quitarlo por la parte de arriba, especial atención como van metidos, ya que si no los ponemos igual podemos obtener que el teclado este levando, no siente bien, y ya no se verá como estaba antes.



Desconectamos el cable del display al board y retiramos los tornillos señalados, que son los que sostienen al display al portátil.

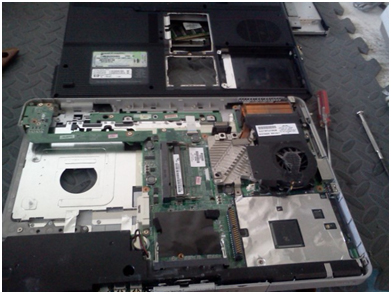

Después de esto es solo quitar TODOS los tornillos dejado del board, una vez esto solo levantamos la parte de abajo hacia arriba con cuidado.

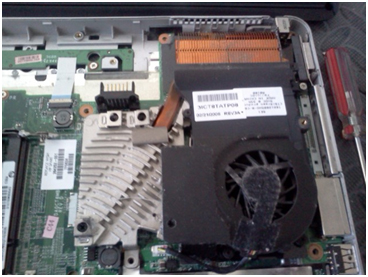

Se retira el disipador de procesador junto con abanico, en este modelo son una sola pieza.

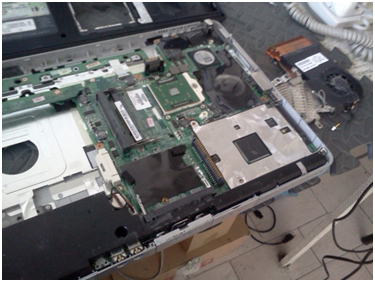

Y así tenemos el equipo con el procesador descubierto.



Con esto podemos dar limpieza al disipador de procesador y abanico, así como a motherboard.

Todo lo antes mencionado nos sirve para:

• Cambiar un disco duro dañado.
• Aumentar memoria RAM.
• Cambiar un display dañado.
• Cambiar un teclado dañado.
• Dar mantenimiento y limpieza a un portátil.

Consejos que te puedo dar son:

• Usar un área despejada.
• Usar mucha luz.
• No revolver tornillos, aunque en este modelo se usan los mismos, en otros modelos se usan medidas diferentes en los orificios.
• Liberar estática, toca metal antes de meter mano al equipo para descargarte, ya que la estática daña los equipos.
• Cuando se desarma un equipo, en todo momento, estar desconectado, sin batería y sin cargador de corriente.

Las capturas de las imágenes son propias, desde mi celular móvil, este tutorial fue creado el 22 de agosto del 2011 por Ignacio Rdz, Monterrey, N.L. México.
