| DIFERENTES TIPOS DE SOCKET Y SLOT PARA CONECTAR EL PROCESADOR A LA PLACA BASE.
La primera pregunta a responder es la siguiente: ¿Que es un socket?. Un socket es un zócalo con una serie de pequeños agujeros siguiendo una matriz determinada, donde encajan los pines de los procesadores para permitir la conexión entre estos elementos. Dicha matriz recibe el nombre de PGA (Pin grid array), y es la que suele determinar la denominación del socket. Las primeras placas base en incorporar un socket para la conexión del procesador (aunque no exactamente como los conocemos actualmente) fueron las dedicadas a la serie 80386 (tanto de Intel como de AMD y otros fabricantes). Estos primeros sockets consistían tan solo en la matriz de conexión. Los PC anteriores tenían el procesador incorporado en la placa base, bien soldado o bien conectado en zócalos similares a los que se utilizar en la actualidad para colocar la BIOS. Con la llegada de los procesadores del tipo 80486 se hizo patente la necesidad de un sistema que hiciera más facil la sustitución del procesador, y a raíz de esta necesidad salieron los socket, ya con la forma en la que han llegado hasta nuestros días. Existen una gran variedad de socket, unas veces compatibles con todas las marcas de procesadores y otras (a partir de la expiración del acuerdo de fabricación entre INTEL y AMD) compatibles con tan solo una de estas. Vamos a ver los diferentes topos de sockets que ha habido, así como los procesadores que soportaban, refiriéndonos a ordenadores de sobremesa basados en x86 y x64 y servidores basados en ellos. Socket 1:
Socket de 169 pines (LIF/ZIF PGA (17x17), trabajando a 5v). Es el primer socket estandarizado para 80486. Era compatible con varios procesadores x86 de diferentes marcas. Socket 2.
Socket de 238 pines (LIF/ZIF PGA (19x19)), trabajando a 5v). Es una evolución del socket 1, con soporte para los procesadores x86 de la serie 486SX, 486DX (en sus varias versiones) y 486DX Overdrive (antecesores de los Pentium). Soportaba los procesadores 486 SX, 486 DX, 486 DX2, 486 DX4, DX4 Overdrive y Pentium Overdrive. Socket 3.
Socket de 237 pines. Es el último socket diseñado para los 486. Tiene la particularidad de trabajar tanto a 5v como a 3.3v (se controlaba mediante un pin en la placa base). Soportaba los procesadores 486DX, 486SX, 486DX2, 486DX4, AMD 5x86, Cyrix 5x86, Pentium OverDrive 63 y Pentium OverDrive 83. Socket 4.
Socket de 273 pines, trabajando a 5v (60 y 66Mhz). Es el primer socket para procesadores Pentium. No tuvo mucha aceptación, ya que al poco tiempo Intel sacó al mercado los Pentium a 75Mhz y 3.3v, con 320 pines. Soportaba los Pentium de primera generación (de entre 60Mhz y 66Mhz). Socket 5
Socket de 320 pines, trabajando a 3.3v (entre 75Mhz y 133Mhz). Fueron los primeros sockets en poder utilizar los Pentium I con bus de memoria 64 bits (por supuesto, los procesadores eran de 32 bits). Esto se lograba trabajando con dos módulos de memoria (de 32 bits) simultáneamente, por lo que los módulos de memoria tenían que ir siempre por pares. También soportaba la caché L2 en micro (hasta entonces esta caché iba en placa base). En este socket aparecen por primera vez las pestañas en el socket para la instalación de un disipador. Hasta ese momento, los procesadores o bien incluían un disipador o bien se ponían sobre este (ya fuera solo disipador o disipador con ventilador) mediante unas pestañas, pero no sujetando el disipador al socket, sino al procesador. Socket 7
Podemos ver un socket 7 y a la derecha un procesador Cyrix. Socket de 321 pines, trabajando entre 2.5 y 5v, con una frecuencia de entre 75Mhz y 233Mhz. Desarrollado para soportar una amplia gama de procesadores x86 del tipo Pentium y de diferentes fabricantes, soportaba diferentes voltajes y frecuencias. Procesadores soportados: Intel Pentium I, AMD K5 y K6 y Cyrix 6x86 (y MX) P120 - P233 Fue el último socket desarrollado para soportar tanto procesadores Intel como AMD. A continución enumeraremos los distintos sockets dependiendo de la plataforma a utilizar. INTEL Socket 8.
Imagen de un socket 8 y de un procesador Pentium Pro. Socket de 387 pines, 66Mhz y 75Mhz y trabajando a 2.1v o 3.5v. Es el primer socket desarrollado exclusivamente para los Intel Pentium Pro y Pentium II Overdrive (que no eran otra cosa que una evolución del Pentiun Pro). En la practica fue muy poco utilizado, ya que el Pentium Pro tuvo una vida bastante corta y con la salida del Pentium II Intel comenzó a utilizar el Slot 1. Slot 1.
Slot de 242 contactos, de entre 1.3v y 3.3v. Con la salida al mercado de los Pentium II Intel cambió el sistema de conexión entre el procesador y la placa base del tipo socket a tipo Slot. Se trata de una ranura similar a las PCI, pero con 242 contactos colocados en una sola de sus caras. Este sistema fue utilizado solo en los Pentium II y, con un adaptador, en los primeros Pentium III.

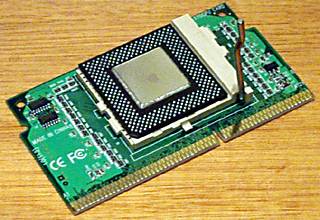

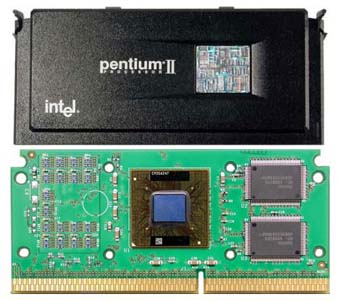

Imagen de un Pentiun II. A la derecha, un adaptador para poder usar prosesadores Pentun III Coppermine en Slot 1. Soportaba los siguientes procesadores: Pentium II (entre 233Mhz y 450Mhz), Celeron (entre 266Mhz y 433Mhz), Pentiun III Katmai (entre 450Mhz y 600Mhz) y Pentium III coppermine (estos con un adaptador) de entre 450Mhz y 1.133Mhz). Es más rápido que el socket 7, ya que permite una mayor frecuencia de reloj, pero tiene bastantes inconvenientes, entre los que destaca una cierta tendencia a descolocarse el procesador, debido sobre todo al peso del conjunto y a su ubicación. Aunque de aspecto idéntico al Slot A (desarrollado por AMD), estos no son compatibles entre sí, ya que las características de los mismos son diferentes. Socket 370.
Socket 370. A la derecha podemos ver dos tipos diferentes de Pentium III, a la izquierda un Coppermine y a la derecha un Taulatin. Socket de 370 pines, de entre 1.5v y 1.8v. Este socket sustituyó al Slot 1 para la utilización de Pentium III, ya que no necesitaba un adaptador especial para conectarlo y además es más rápido que dicho Slot. Fue desarrollado por VIA (que aún lo sigue produciendo para algunos procesadores que fabrica para este tipo de socket) Procesadores que soporta: Celeron Mendocino entre 300Mhz y 500Mhz, Celeron y Pentium III Coppermine entre 533Mhz y 1.133Mhz, Celeron y Pentium III Tualatin entre 1.133Mh y 1.400Mh, así como los procesadores Cyrix III en sus diferentes modelos. Socket 423.
Socket de 423 pines, trabajando entre 1.0v y 1.85v, con una frecuencia entre 1.4Gh y 2Ghz. Fue el primer socket desarrollado para Pentium 4, pero pronto dejó de utilizarse (Intel fabricó procesadores P4 423 entre noviembre de 2000 y agosto de 2001) por las limitaciones que tenía, entre otras la de no soportar frecuencias de más de 2Ghz. Se distingue fácilmente del 478 por su mayor tamaño. Casi todas las placas de 423 utilizan los módulos de memoria del tipo del RIMM (Rambus Inline Memory Module), ya que cuando salieron al mercado Intel tenia una serie de acuerdos comerciales con Rambus. Al igual que ocurrio con la salida del socket 360, cuando el socket 423 fue sustituido por el socket 478 salieron al mercado adaptadores para poder utilizar los nuevos procesadores 478 en placas con socket 423. Eso si, con la limitación de un máximo de 2Ghz.

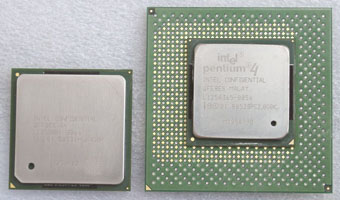

En la imagen de la izquierda se aprecia la diferencia de tamaño entre un P4 423 y un P4 478. En la imagen de la derecha podemos ver el adaptador para poder usar un P4 478 en un socket 423. Socket 478
Imagen de un socket 478 y de su caraterístico soporte del disipador. Socket con 478 pines. Quizás el más conocido de todos, es identificable, además de por su reducido tamaño, por su característico sistema de anclaje del disipador. Soporta una amplísima gama de procesadores Intel de 32 bits, tanto Celeron como P4. Junto con el socket 370 es el que más tiempo ha estado en uso. De hecho todavía se utiliza y sigue habiendo procesadores a la venta para el (aunque solo de la gama Celeron). Socket 604

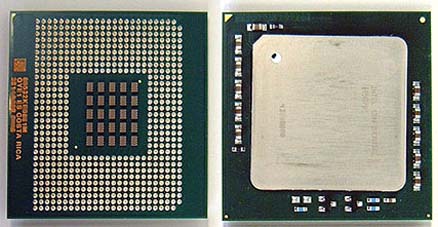

Imagen que nos muestra un socket 604. A la derecha el empatillado de un Intel Xeon. Socket de 604 pines, con un FSB de 400, 533, 667 y 800Mhz. Se trata de un socket desarrollado exclusivamente para los procesadores de la gama Xeon (procesadores para servidores). Es muy frecuente que se trate de placas duales (es decir, con dos procesadores). Socket 775.
Imagen de un socket 775 con sus contactos de tipo bola. A la derecha, sistema de contactos de un procesador P4 775. Socket con 775 contactos (LGA). Por primera vez se sustituye el sistema de pines (macho en el procesador y hembra en el socket) por el de contactos, bastante menos delicado que el anterior. Es el tipo de socket que Intel utiliza en la actualidad. Soporta toda la gama Intel de procesadores de 64 bits (Intel 64), tanto de un solo núcleo como de doble núcleo y los novísimos Quad de cuatro núcleos. AMD Socket Super 7
Basado en el socket 7 de Intel, se desarrolló para soportar un mayor índice de ciclos de reloj, así como para poder usar el nuevo puerto AGP Es el primer socket desarrollado exclusivamente para procesadores AMD. Procesadores soportados: AMD K6-2 y K6-3 Slot A

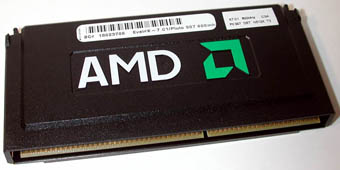

Slot de 242 contactos, entre 1.3v y 2.05 v. Soportaba procesadores de entre 500Mhz y 1.000Mhz. Desarrollado en un principio por Digital para sus procesadores Alpha (los mejores procesadores de su época), cuando fue abandonado este proyecto muchos de los ingenieros de Digital pasaron a AMD, desarrollando una serie de procesadores totalmente nuevos (los primeros K7), que utilizaron este slot con unos rendimientos sorprendentes para su época.

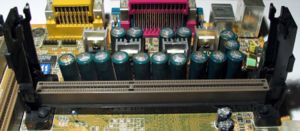

Aunque de aspecto idéntico al Slot 1, estos no son compatibles entre si, ya que las características de los mismos son diferentes. Socket A (o Socket 462)
Socket de 462 pines, entre 1.1v y 2.05v. Bus de 100Mhz, 133Mhz, 166Mhz y 200Mhz (correspondientes a un FSB de 200, 266, 333 y 400 con bus de doble velocidad DDR). Socket muy utilizado por AMD, soportaba una gran variedad de procesadores Los procesadores que soporta son: AMD Duron (800 MHz - 1800 MHz), AMD Sempron (2000+ - 3000+), AMD Athlon (650 MHz - 1400 MHz) y AMD Athlon XP (1500+ - 3200+). Fue la primera plataforma que soportó un procesador de más de 1Ghz. Socket 754.
Socket con 754 pines, entre 0.80v y 1.55v, con un bus de 200Mhz y FSB de 800, soportando HyperTransport. Soporta módulos de memoria DDR, que es gestionada directamente por el procesador. Sustituyó al socket A, a fin de agilizar el tráfico de datos y dar soporte a los nuevos procesadores AMD de 64 bits reales (AMD64), conocidos también como AMD K8. A partir de este socket se abandonan las sujecciones del disipador directamente al socket, sustituyéndose estas por una estructora adosada a la placa base, como se puede observar en la imagen del socket AM2. Soporta procesadores AMD Sempron (2500+ - 3000+) y AMD Athlon 64 (2800+ - 3700+). Aun sigue utilizándose, sobre todo en equipos de bajo coste para algunos mercados, con procesadores Sempron. Socket 940
Socket 940 y pines de un AMD Opteron. Socket de 940 pines, entre 0.80v y 1.55v, con un bus de 200Mhz y FSB de 800 y 1Ghz, soportando HyperTransport. Soporta módulos de memoria DDR, que es gestionada directamente por el procesador. Este socket fue desarrollado para los procesadores AMD Opteron (para servidores) y para los primeros AMD 64 FX (los primeros dual core de alto rendimiento) Socket 939

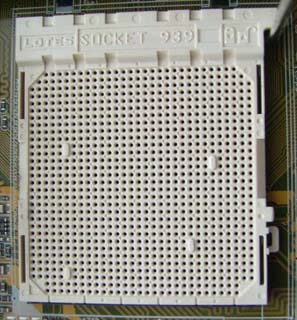

Socket 939. Se observa el pin de diferencia con el 940 (esquina inferior derecha). Socket de 939 pines, entre 0.80v y 1.55v, con un bus de 200Mhz y FSB de 800 llegando a los 2Ghz, soportando HyperTransport. Soporta módulos de memoria DDR, que es gestionada directamente por el procesador. Este socket soporta una amplia gama de procesadores, incluyendo ya toda la gama de procesadores de doble núcleo. La gama de procesadores soportados es la siguiente: AMD Sempron (a partir del 3000+), AMD Opteron (serie 1xxx), AMD 64, AMD 64 FX (FX 60) y AMD 64 X2. Este socket está siendo sustituido (al igual que los procesadores que soporta) por el nuevo socket AM2. Socket AM2.
Imagen de un socket AM2. Si lo comparamos con el 940 vemos claramente la diferente posición de los tetones de posicionamiento (pontos son pines en el interior del socket). También podemos observar en esta imagen la estructura de sujección del disipador. Socket de 940 pines, entre 0.80v y 1.55v, con un bus de 200Mhz y FSB de 800 llegando a los 2Ghz, soportando HyperTransport. Soporta módulos de memoria DDR2, que es gestionada directamente por el procesador. Su rendimiento es similar al de los equipos basados en socket 939 (con procesadores AMD 64 con núcleo Venice y a igualdad de velocidad de reloj), pero están diseñados para los módulos de memoria DDR2, teniendo además un consumo sensiblemente inferior. Los procesadores soportados son: AMD Sempron (núcleo Manila, 3000+ en adelante), AMD 64 (núcleo Orleans, 3500+ en adelante), AMD 64 X2 (núcleo Windsor, 3800+ en adelante) y AMD 64 FX (núcleo Windsor, FX-62 en adelante). OJO: A pesar de ser también de 940 pines, no hay que confundir este socket con el 940, ya que son totalmente incompatibles. Socket F.

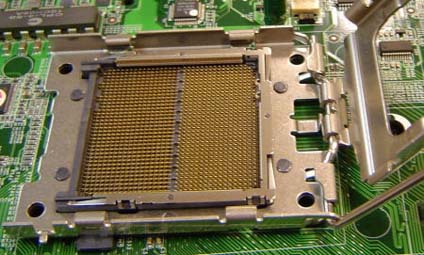

Socket de 1207 contactos (LGA). Se trata de un socket desarrollado por AMD para la nueva generación de AMD Opteron (series 2000 (doble núcleo) y 8000 (de cuatro núcleos)) y FX (FX-7x) Quad (de cuatro núcleos). Al igual que el socket 775 de Intel es del tipo LGA, es decir, con contactos tipo bola en el socket y lisos en el procesador. |
