Tipos de Gafas 3D: activas y pasivas

Angel Vilchez - 28/12/2009
Gafas para ver películas 3D

2009 ha sido el año en el que la tecnología 3D se ha introducido de una forma realmente espectacular. Hemos visto como las grandes productoras de Hollywood han utilizado las imágenes 3D para crear superproducciones como Avatar, UP, etc.

Al tratarse de una tecnología que comienza ahora a introducirse en el mercado, son varios los fabricantes de sistemas 3D y de gafas 3D, por lo que encontraremos diferentes métodos de reproducción y tipos de gafas. Así que hoy vamos a hablar de los diferentes tipos de gafas 3D existentes y de cómo funcionan.

vinetatutGafas 3D Pasivas

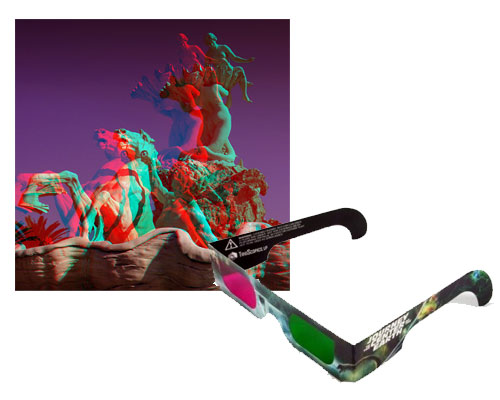

Las gafas 3D pasivas utilizan un sistema y tecnología muy similar al que todos hemos escuchado o visto, es decir, las gafas típicas que tienen lentes anaglíficas. Las gafas anaglíficas usan dos lentes decolores diferentes (generalmente rojo y azul) para filtrar las imágenes de una película 3D.

tipos gafas 3d pasivas activas


Si miras a una pantalla sin gafas con imágenes 3D, podrás ver como hay dos combinaciones de imágenes superpuestas y ligeramente desincronizadas en posición. Una de ellas tendrá un tono azul mientras que la otra será roja. Al ponerte las gafas 3D, ves como las dos imágenes convergen para convertirse en una sola pero con profundidad.

Lo que pasa en esta situación es que cada lente de color absorbe la luz emitida por cada una de las imágenes, es decir, la lente roja filtra la imagen roja para un ojo y la lente azul hace lo mismo para el otro. Esto hace que cada ojo vea el contorno de la imagen opuesta en color y posición, haciendo que el cerebro interprete una sola imagen con profundidad.

tipos gafas 3d pasivas activas 2


Dentro de las gafas 3D pasivas, podemos encontrar sistemas más avanzados que las gafas anaglíficas, y son las gafas polarizadas. Las gafas polarizadas emplean unas lentes que filtran las ondas de luz y las proyectan a ciertos ángulos. Cada lente solo permite pasar la luz que es polarizada de una forma compatible, es decir, cada ojo sólo verá una composición de imágenes en la pantalla, algo imprescindible para poder tener la sensación 3D.

Las gafas polarizadas se están imponiendo a las gafas anaglíficas por varios motivos entre los que podemos destacar una reproducción más fiel al color real y una mejor experiencia de tridimensionalidad.

vinetatutGafas 3D Activas

Para poder usar unas gafas 3D activas necesitas sincronizar las imágenes alternativas en la pantalla con las lentes LCD, es decir, conectar las gafas con la pantalla a través de un conector de señal sincronizado estereoscópico. El conector estereoscópico es un conector estandarizado que utiliza 3 pines para sincronizar las lentes LCD con la pantalla 3D. Cada uno de los pines tiene su función: 1 pin para llevar la carga eléctrica, otro actúa como tierra y el tercero transporta la señal sincronizada estéreo.

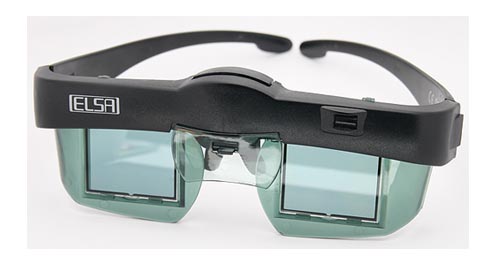

gafas elsa 3d


Gafas activas E-D y ELSA:

Existen dos tipos de gafas 3D activas: gafas E-D y gafas ELSA. Ambas tecnologías emplean el mismo sistema de transmisión de datos estereoscópicos, aunque la verdad, es que para que funcionen a la perfección, cada tipo de gafas debe de trabajar con su emisor compatible, si no, podríamos encontrar una desincronización en el filtrado de las lentes.

vinetatut¿Qué gafas 3D utilizar con cada sistema?

Actualmente existen cuatro sistemas de proyección 3D, por lo que dependiendo de la tecnología empleada, deberemos de utilizar un tipo de gafas 3D u otro:

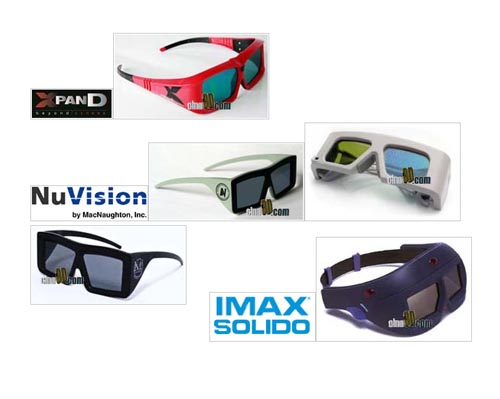

gafas activas 3d


XpanD/Nuvision: Este sistema utiliza gafas 3D activas y garantiza la misma visión tridimensional a cada espectador en la sala, independientemente de donde esté sentado.

IMAX 3D: Para poder ver una película 3D en IMAX 3d es necesario utilizar unas gafas polarizadas o bien unas gafas de cristal líquido modelo E3D, las cuales captan la imagen mediante una señal infrarroja.

RealD: Se utilizan gafas pasivas de polarización circular. Es un sistema sencillo y barato, ya que sólo es necesario un proyector que envíe imágenes distintas para cada ojo que se ven sobre una pantalla plateada.

Dolby 3D: En este sistema se utilizan unas gafas pasivas con el sistema alemán Infitec. Estas gafan tienen filtros para los tres colores primarios (rojo, verde y azul) y su coste es más elevado, por lo que se suelen reutilizar.

vinetatut¿Qué hace falta para ver una película 3D en casa?

Actualmente, la forma más sencilla de ver video 3D en casa es utilizar un ordenador a un monitor 3D mediante un cable HDMI y utilizando una tarjeta gráfica con soporte 3D. En los últimos meses se están fabricando televisores 3D que incluyen su propio emisor, por lo que sólo faltará disponer del tipo de gafas 3D apropiadas para el sistema utilizado.
